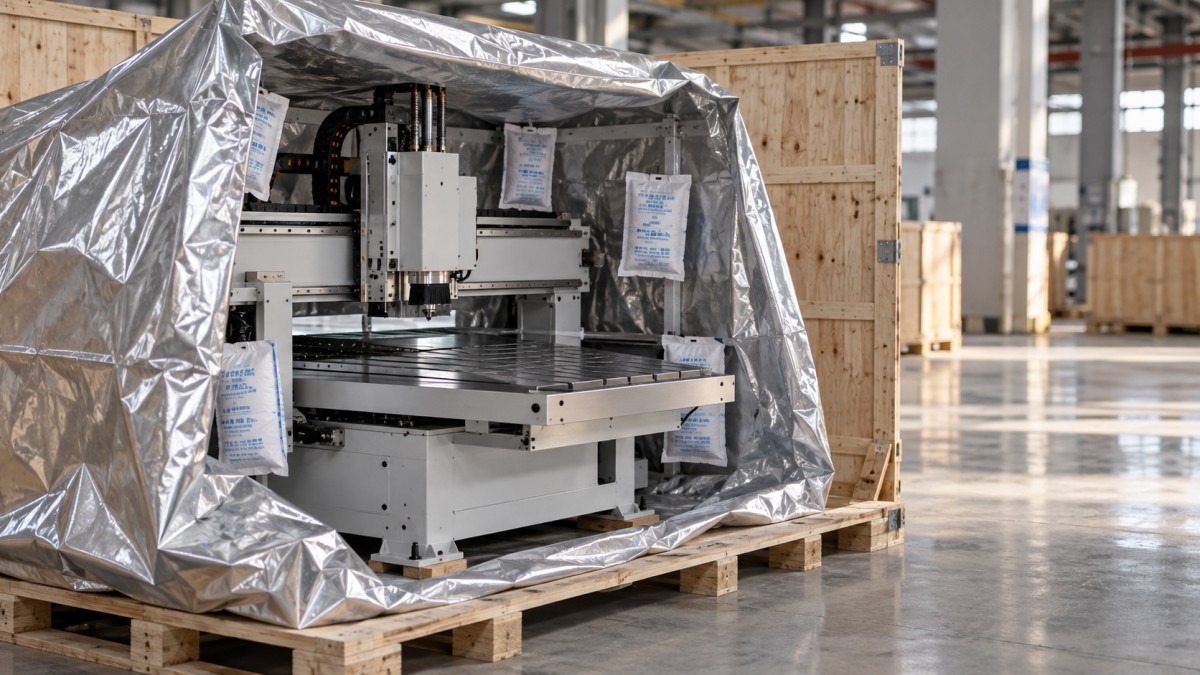

كمية المجفف اللازمة لتغليف ماكينة النجارة وحمايتها من الرطوبة؟

لا تحتاج ماكينة النجارة إلى عدد ثابت من أكياس المجفف لكل طن من وزن الماكينة. فالكمية المطلوبة تعتمد على كمية الماء التي يجب إزالتها من العبوة محكمة الإغلاق، والرطوبة التي تدخل أثناء النقل والتخزين، والسعة الفعلية للمجفف عند الرطوبة ودرجة الحرارة المحددتين. وقد تحتاج ماكينة ثقيلة داخل حاجز جاف ومحكم الإغلاق إلى كمية مجفف أقل من ماكينة أصغر معبأة بأخشاب رطبة.

النهج الذي يمكن تبريره هو إجراء موازنة للكتلة الرطوبية: تقدير إجمالي حمل الماء في العبوة طوال فترة الحماية، وإضافة هامش مبرر لمراعاة عدم اليقين، ثم قسمة الناتج على سعة الامتزاز التشغيلية للمجفف. ولا يكون لهذا الحساب معنى إلا عند تحديد حاجز الرطوبة، ووسائل الإغلاق، ومواد التعبئة الداخلية، وفترة الحماية.

حدّد الحيز المحمي قبل حساب الجرعة

في تغليف ماكينات النجارة المقاوم للرطوبة، ينبغي أن يكون الحيز المحمي عادةً هو الحاجز المحكم الذي يحيط بالماكينة، وليس حاوية الشحن أو الصندوق الخشبي الخارجي. يتحكم المجفف داخل حاجز مغلق في حمل رطوبة محدود. أما وضع المجفف في صندوق مهوّى فيعرّضه لرطوبة محيطة تتجدد باستمرار، فلا يمكنه الحفاظ بشكل موثوق على رطوبة منخفضة حول الماكينة.

لذلك، يجب أن تحدد مواصفات التغليف ما يلي:

• مادة الحاجز وأداؤها في نفاذ بخار الماء.
• حجم الهواء الحر المحصور والمساحة السطحية الإجمالية للحاجز.
• الأخشاب والكرتون والرغوة والكابلات والملحقات التي ستبقى داخل الحاجز.
• المدة القصوى من إغلاق العبوة حتى فتحها، بما في ذلك التخزين في الوجهة.
• حد الرطوبة الداخلية وظروف درجة الحرارة التي يجب الحفاظ عليه عندها.

قد يوفر الصندوق حماية ميكانيكية من دون مقاومة فعلية لنفاذ البخار. ويمكن للغشاء المطاطي وأغلفة البولي إيثيلين الملفوفة بشكل غير محكم الحد من الغبار أو الرذاذ، لكن وجودها وحده لا يثبت أن الحيز محكم الإغلاق ومنخفض النفاذية.

في المناشير اللوحية الكبيرة، أو آلات تلبيس الحواف، أو مراكز التشغيل، يحدد نطاق الحاجز أيضًا ما إذا كانت القواعد الخشبية تسهم في حمل الرطوبة. ويمكن أن يؤدي إبقاء الأخشاب الإنشائية خارج الغلاف المحكم، متى سمح التصميم الميكانيكي بذلك، إلى خفض سعة التجفيف المطلوبة بدرجة كبيرة.

احسب حمل الماء، لا وزن الماكينة

يمكن كتابة موازنة هندسية عملية كما يلي:

كتلة المجفف المطلوبة = F × (W_air + W_materials + W_permeation + W_other) ÷ C_working

يمثل كل حد W كتلةً من الماء، ويمثل F هامش تصميم مبررًا، أما C_working فهي كمية الماء القابلة للامتصاص لكل وحدة كتلة من المجفف في الظروف المحددة. يجب استخدام وحدات متسقة لجميع الحدود. وهذه موازنة هندسية عامة، وليست بديلاً عن إجراء الحساب الذي قد يفرضه عقد أو معيار تغليف.

الماء الموجود في الهواء المحصور

يمثل حمل الهواء الأولي الفرق بين بخار الماء الموجود عند إغلاق العبوة وبخار الماء المسموح به في ظروف التصميم:

W_air = حجم الهواء الحر × (الرطوبة المطلقة الأولية − الرطوبة المطلقة المستهدفة)

استخدم الرطوبة المطلقة، معبّرًا عنها بالغرام من الماء لكل متر مكعب، بدلاً من طرح نسب الرطوبة النسبية مباشرةً. فالرطوبة النسبية تتغير مع درجة الحرارة حتى عندما تظل كمية بخار الماء كما هي.

عند نحو 30°C، يحتوي الهواء المشبع على قرابة 30.4 g/m³ من بخار الماء. ويتطلب خفض رطوبة 8 m³ من الهواء المحصور من 70% إلى 40% RH عند درجة الحرارة هذه إزالة نحو 73 g من الماء. ويوضح ذلك سبب احتمال أن يقلل الحساب المعتمد على حجم الهواء وحده من الكمية الإجمالية المطلوبة، إذ قد تتجاوز الرطوبة المنبعثة من مواد التغليف حمل الهواء الأولي.

لا يشمل حجم الهواء الحر الحيز الذي تشغله الأجزاء الصلبة للماكينة، لكنه يشمل التجاويف المتاحة داخل الحيز المحمي. ولا تكون الدقة مفيدة إلا بقدر التحكم أيضًا في مصادر الرطوبة الأكبر.

الماء المنبعث من الأخشاب والمواد الأخرى

تطلق الأخشاب والكرتون والورق وبعض مواد التبطين الرطوبة مع جفاف الهواء المحصور. وتعتمد مساهمتها على محتواها الأولي من الرطوبة، وكتلة المادة، ودرجة الحرارة، وسلوك الاتزان، والوقت المتاح لانتقال الرطوبة.

يُعبّر عن محتوى رطوبة الخشب عادةً نسبةً إلى كتلة الخشب المجفف في الفرن. فإذا أطلق 20 kg من الخشب الجاف رطوبة تعادل انخفاضًا بمقدار نقطة مئوية واحدة وفق هذا الأساس، فستبلغ كمية الماء 200 g. وهذا لا يعني افتراض أن الخشب يحتوي على رطوبة بنسبة 1% فقط.

الكمية ذات الصلة هي الرطوبة المتوقع انبعاثها خلال فترة الحماية، وليس كل الماء الموجود في المادة. وعندما تكون هذه المساهمة كبيرة أو غير مؤكدة، يكون قياس رطوبة الخشب، أو إجراء اختبارات تهيئة ممثلة للواقع، أو إزالة المادة الاسترطابية أساسًا أقوى من استخدام هامش اعتباطي.

تتناول علامات المعالجة الحرارية على مواد التغليف الخشبية متطلبات الصحة النباتية؛ ولا تثبت أن الخشب جاف بما يكفي لاستخدامه في عبوة محكمة للتحكم في الرطوبة.

الماء المتسرب عبر الحاجز

في حالة افتراض ثبات الظروف:

W_permeation = مساحة الحاجز × معدل نفاذ بخار الماء الفعلي × مدة الحماية

إذا عُبّر عن معدل النفاذ بوحدة g/m²/day، والمساحة بوحدة m²، والمدة بالأيام، كانت النتيجة بالغرام من الماء.

لكلمة «فعلي» أهمية. فمعدل نفاذ بخار الماء، أو WVTR، الذي يحدده المورد ينطبق على ظروف اختبار محددة. ولا يمكن اعتماد قيمة مقاسة عند درجة حرارة وتدرج رطوبة معينين تلقائيًا لتمثيل مسار شحن مختلف. وعند تغير الظروف، استخدم معدلًا محافظًا مبررًا أو احسب فترات التعرض كلًا على حدة.

كما أن WVTR للمادة لا يأخذ في الحسبان وجود درز مفتوح أو ثقب أو اختراق كابل غير محكم الإغلاق. فقد يكون غشاء الحاجز ممتازًا في الماكينات الكبيرة، ومع ذلك تتسرب رطوبة مفرطة عبر عيوب الإغلاق. ينبغي إصلاح هذه العيوب، لا إخفاؤها بإضافة كمية أكبر من المجفف.

مثال توضيحي: نحو 5 kg وفق افتراضات محددة

لنفترض وجود عبوة ماكينة محكمة الإغلاق، بمدخلات التصميم التوضيحية التالية. هذه القيم افتراضات للحساب، وليست جرعة موصى بها لكل ماكينة نجارة.

يسهم الهواء الأولي بنحو 73 g. ويسهم نفاذ الماء عبر الحاجز بمقدار 30 × 0.05 × 120 = 180 g. وبإضافة مساهمة الأخشاب ومواد التغليف الأخرى، يصبح إجمالي حمل الماء المقدر 493 g.

وبتطبيق الهامش التوضيحي، يصبح الناتج 493 × 1.5 = 739.5 g. وعند سعة تشغيلية مؤكدة قدرها 150 g/kg، تبلغ كتلة المجفف المطلوبة نحو 4.93 kg. وتُقرّب الكمية المركبة إلى الأعلى لتتناسب مع أحجام الأكياس المتاحة.

تتغير النتيجة بشدة عند تغير الافتراضات. فإذا ارتفع معدل WVTR الفعلي عشرة أضعاف إلى 0.5 g/m²/day، أصبح الماء النافذ وحده 1,800 g، وتطلب الحساب نفسه نحو 21.1 kg. لذلك، قد يكون تحسين أداء الحاجز أكثر فعالية من إضافة أكياس إلى حيز لا يخضع للتحكم الجيد.

الهامش البالغ 1.5 ليس متطلبًا عامًا. ويتوقف تبريره على مقدار عدم اليقين في المدخلات وأدلة التحقق. ولا يمكنه التعويض عن الآلات المبتلة أو الماء الراكد أو التغليف غير المحكم.

استخدم سعة الامتزاز التشغيلية، لا الحد الأقصى المعلن

قد يصف الحد الأقصى المعلن لامتصاص الماء لدى المجفف ظروف الرطوبة العالية التي لا تتوافق مع هدف الحماية للعبوة. وقد يؤدي تحديد الكمية استنادًا إلى هذا الرقم إلى المبالغة في تقدير السعة المتاحة.

القيمة المفيدة هي مقدار الرطوبة الإضافية التي يمكن أن يمتصها المجفف في حالته عند التركيب قبل بلوغ حد الرطوبة الداخلية المحدد، مع مراعاة نطاق درجات الحرارة ذات الصلة. وتساعد بيانات منحنى الامتزاز على تحديد هذا الحد، بينما توضح بيانات الحركية أو اختبارات العبوة ما إذا كانت سرعة الامتصاص كافية.

لا ينبغي مقارنة هلام السيليكا والطين المنشط والمنخل الجزيئي والمنتجات المعتمدة على كلوريد الكالسيوم بوزن الكيس وحده. فالسعة التي تعتمد على الرطوبة، والاستجابة للحرارة، ومتطلبات الاحتواء، ومدى الملاءمة بالقرب من معدات دقيقة، تختلف فيما بينها. وتتطلب المنتجات التي تكوّن محلولًا ملحيًا سائلًا عناية خاصة لمنع التسرب ومراعاة اتجاه وضعها.

عندما تُحدّد الأكياس بوحدات المجفف، استخدم تعريف السعة الوارد في المواصفة المعمول بها. فالوحدة الواحدة ليست كيسًا واحدًا، كما أنها لا تعادل كتلة موحدة من المادة في جميع الحالات.

يتناول DIN 55474 حساب كميات المجفف المستخدمة في التغليف، فيما يتناول DIN 55473 أكياس المجفف والمتطلبات المرتبطة بها. ويُعد MIL-D-3464 مواصفة أخرى تُستخدم لأكياس المجفف. وينبغي أن تحدد وثيقة الشراء الإصدار المعمول به والأداء المطلوب بدلاً من الاكتفاء بعبارة «مجفف معياري». كما أن اعتماد منتج معبأ في أكياس لا يعني اعتماد عبوة الماكينة كاملة.

يجب أن تراعي السيطرة على الرطوبة التكاثف أيضًا

ينبغي تحديد هدف الرطوبة وفقًا لقابلية المعدة للتأثر وظروف تعرضها البيئية. فلا يوجد حد واحد للرطوبة النسبية يضمن الحماية لكل سطح من حديد الزهر أو سكة توجيه خطية أو خزانة كهربائية أو سطح معدني ملوث.

يحدث التكاثف عندما يكون السطح أبرد من نقطة ندى الهواء المحيط. فعلى سبيل المثال، تبلغ نقطة ندى الهواء عند 30°C و40% RH نحو 15°C. وقد يتجمع التكاثف على سطح ماكينة تقل حرارته عن ذلك، حتى لو بدا قياس الهواء الدافئ مقبولًا.

تشكّل المسبوكات الثقيلة تحديًا خاصًا، لأن تغير درجة حرارتها أبطأ من تغير درجة حرارة الهواء المحيط. لذلك، ينبغي أن يراعي تقييم العبوة أبرد سطح معرض للخطر، لا درجة حرارة الهواء قرب الحاجز فقط.

كما تختلف سعة المجفف عن سرعة التجفيف. فقد يؤدي انبعاث كمية كبيرة من الماء بسرعة من أخشاب رطبة إلى ارتفاع مؤقت في الرطوبة قبل أن يمتصها المجفف. ويحد استخدام آلات نظيفة وجافة ومواد تغليف مهيأة من هذا الخطر المؤقت. ولا يُغني المجفف عن إزالة مياه التنظيف المتبقية أو تطبيق حماية متوافقة من التآكل عند الحاجة.

يحدد التركيب والتحقق مدى صلاحية الحساب

وزّع الأكياس بحيث يصل إليها بخار الماء من دون عوائق، ولا سيما حول الخزائن المغلقة أو التجاويف المعزولة جزئيًا. فقد يؤدي جمع الأكياس في موضع واحد عند أرضية الصندوق إلى بقاء مناطق أخرى بطيئة التجفيف. وتجنب وضع الأكياس ملاصقة للأسطح المشحمة أو الحواف الحادة أو المكونات الساخنة أو الآليات المتحركة.

لا تضع المجفف داخل كيس ملحق غير منفذ. وثبّته لمنع تحركه أثناء النقل، واحمِ الحاجز من الحوامل والبروزات الملولبة ونقاط الرفع. وقلّل مدة تعرض المجفف بين فتح غلاف التوريد وإغلاق حيز الماكينة.

ينبغي أن يربط سجل الإطلاق الكمية المحسوبة بالعبوة الفعلية، وأن يتضمن نوع المجفف المركب وكميته، وهوية الحاجز، وفحص الإغلاق، وقياسات رطوبة الأخشاب الداخلية عند الحاجة، وتاريخ الإغلاق، والافتراضات المتعلقة بانتهاء فترة الحماية.

توفر بطاقات مؤشر الرطوبة قراءة محدودة في موضعها، لكنها لا تثبت سجل الرطوبة في مختلف أجزاء العبوة الكبيرة. ولتأهيل العبوة أو شحنات المعدات الحساسة، توفر مراقبة درجات الحرارة والرطوبة النسبية بالقرب من المكونات المعرضة للخطر أدلة أقوى. ويمكن للاختبارات الحرارية الدورية الممثلة للواقع أن تكشف مخاطر التكاثف الموضعي ومناطق التجفيف البطيئة التي لا يظهرها حساب السعة الثابت.

ينبغي أن تحدد معايير القبول الرطوبة ودرجات الحرارة المسموح بها، ومواضع المراقبة، وكيفية تقييم تجاوز الحدود. وقد يرتفع مستوى الرطوبة بسبب استنفاد المجفف أو التسرب أو انبعاث الرطوبة أو تبريد الهواء؛ ولا يكشف سجل RH وحده عن السبب.

لذلك، تحدد مواصفات التغليف القابلة للتبرير أكثر من مجرد «إضافة 5 kg من المجفف». فهي تربط الكمية المركبة بحيز محدد، ومخزون الرطوبة، ومدة التعرض، وسعة امتزاز مؤكدة، وضوابط سلامة العبوة. ومن دون هذه الروابط، لا يكون عدد الأكياس سوى تعليمات للتغليف، لا دليلًا على الحماية من الرطوبة.
