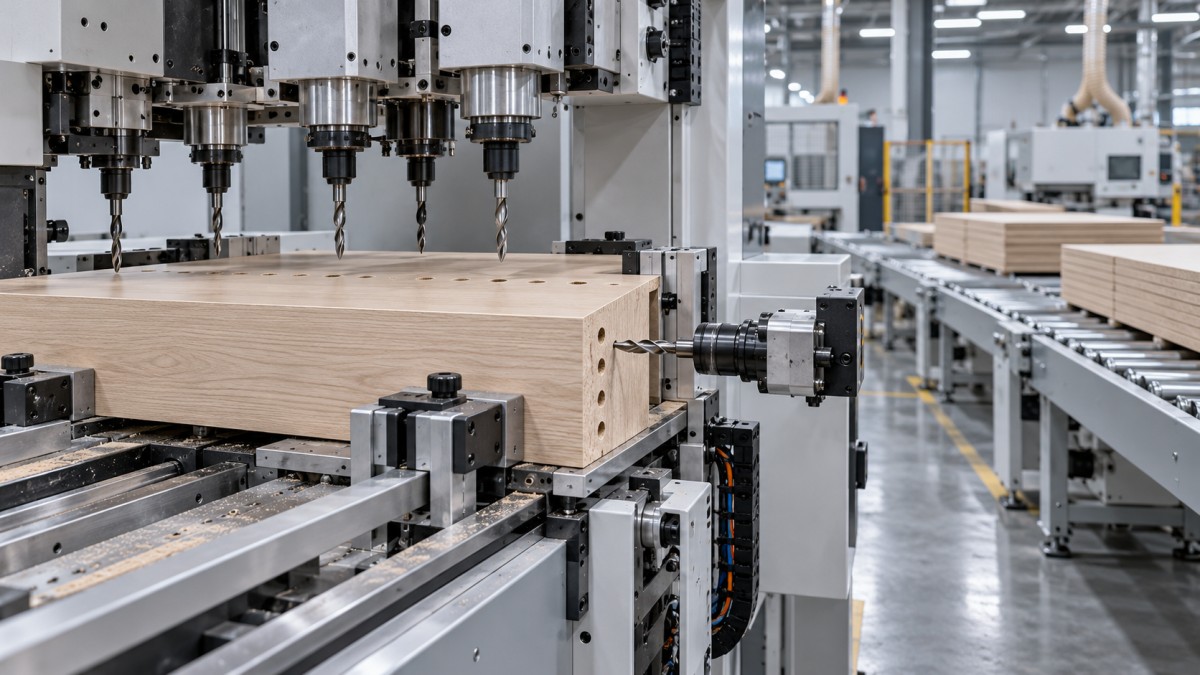

كيف تحافظ ماكينات الحفر CNC سداسية الجوانب على محاذاة ثقوب ألواح الخزائن

تحافظ ماكينة الثقب سداسية الجوانب CNC على محاذاة ثقوب ألواح الخزائن من خلال ربط عمليات الثقب على الأوجه المختلفة بنظام إحداثيات مضبوط. وتعتمد المحاذاة على كيفية تحديد مرجع اللوح وتثبيته وتحريكه ومواءمته مع برنامج التشغيل الآلي. ويتيح الوصول إلى ستة أوجه تقليل المناولة بين العمليات، لكن الدقة الناتجة تظل مرتبطة بتكوين الماكينة وحالة اللوح والأدوات والمعايرة.

في تجميع الخزائن، ثمة علاقتان مهمتان: موضع كل ثقب بالنسبة إلى مراجع التجميع على اللوح، وموضع الثقوب المتقابلة بعد ضم الألواح المنفصلة بعضها إلى بعض. قد تنتج الماكينة تباعدًا متكررًا بين الثقوب، بينما تضع نمط الثقوب بأكمله على مسافة خاطئة من إحدى الحواف. لذلك يتطلب تقييم المحاذاة أكثر من مجرد رقم للتكرارية.

تبدأ المحاذاة بمرجع اللوح

مرجع اللوح هو المرجع المستخدم لتحديد مواضع خصائص التشغيل الآلي. وفي أعمال الخزائن، يشمل ذلك عادةً وجهًا محددًا وحواف مرجعية تتوافق مع التجميع المقصود. وتحدد الماكينة هذه المراجع من خلال المصدّات أو مواضع التثبيت أو الاستشعار أو مزيج من هذه الأساليب. ويختلف الترتيب الدقيق حسب نظام التغذية وتصميم الثقب.

يجب أن يفسر البرنامج هذه المراجع باستمرار. فإذا كان بُعد ثقب موصل الرف محددًا انطلاقًا من الحافة الأمامية للخزانة، فيجب أن يظل مرتبطًا بتلك الحافة عند تشغيل اللوح الجانبي المقابل. وإذا اعتمد أحد البرنامجين الحافة الأمامية والآخر الحافة الخلفية، فسينتقل التفاوت في عمق اللوح مباشرةً إلى عدم تطابق أثناء التجميع.

حجم اللوح الفعلي وحجمه المبرمج مدخلان منفصلان. عندما تقيس الماكينة أبعاد اللوح، يجب أن يحدد البرنامج كيفية تأثير هذه القياسات في إحداثيات الثقوب. قد تتطلب خاصية محددة من الحافة البعيدة تعويضًا وفقًا للطول المقاس. أما الخاصية المحددة من حافة المرجع القريبة، فينبغي أن تحتفظ بالإزاحة المحددة لها. وقد يؤدي تطبيق تصحيح عام على كل ثقب إلى تحريك خصائص كانت محددة من مرجعها الصحيح أصلًا.

وتضيف حافة التلبيس قرارًا آخر بشأن المرجع. فالأبعاد المأخوذة من الحافة النهائية تختلف عن الأبعاد المأخوذة من حافة الركيزة. ويجب أن يتفق ملف التشغيل الآلي واتجاه اللوح وتسلسل العملية على السطح الذي يحدد أصل الإحداثيات.

يوضح مخطط مرجعي مفيد وجه المرجع والحافة الأمامية واتجاه التغذية وإحداثيات الثقوب المقابلة على كلا اللوحين المتطابقين. ويسهّل تفسير الأجزاء المعكوسة والثقوب المتقابلة عند الحواف أكثر من الرسومات المنفصلة للأوجه التي لا تتضمن علامات اتجاه.

ما الذي تحافظ عليه عمليات التشغيل المنسقة عبر الأوجه الستة

تتيح عمليات التشغيل سداسية الجوانب الوصول إلى الوجهين العريضين والحواف الأربع عبر وحدات الثقب وحركات التموضع المتاحة في الماكينة. ولا يعني ذلك أن كل وجه يُثقب في الوقت نفسه أو أن اللوح يبقى في وضع تثبيت واحد دون تغيير. فبعض التكوينات تتطلب النقل بين مشابك التثبيت أو حركات متتابعة عبر منطقة العمل.

تأتي ميزة المحاذاة من الحفاظ على علاقة معروفة بين اللوح والماكينة طوال هذه الحركات. إذ إن تدوير اللوح وإعادة تموضعه يدويًا يتيح فرصًا جديدة لاختيار الحافة المرجعية الخاطئة أو استقراره فوق بقايا أو قلب الجزء في الاتجاه المعاكس. وتقلل عمليات التشغيل المنسقة هذه التدخلات، مع إبقاء عمليات الأوجه والحواف مرتبطة بالتعريف نفسه للجزء.

لكن نقل المشبك يظل حدثًا لتحديد الموضع. فعندما يحرر أحد الملقطين اللوح ويتولى آخر تثبيته، يجب أن يحافظ اللوح على موضعه المقصود أو أن يُعاد تحديد مرجعه بدقة. وغالبًا ما يظهر الخطأ المرتبط بالنقل على هيئة انقطاع بين مجموعات الثقوب التي أُنجزت قبل التسليم وبعده. ويساعد نمط متكرر موزع على طول لوح طويل في كشف هذا السلوك.

يجب أن تشترك رؤوس الثقب في علاقة إحداثيات معايرة

لكل مغزل أو وحدة ثقب إزاحة فعلية عن نظام إحداثيات الماكينة. وتربط المعايرة موضع الأداة الفعلي بموضع الثقب المأمور به. وإذا لم تتطابق إزاحات وحدات الثقب العلوية والسفلية، فقد تختلف الثقوب على الوجهين المتقابلين حتى لو أنتجت كل وحدة أنماطًا متسقة داخليًا.

ويضيف الثقب الأفقي علاقة أخرى: ارتفاع المغزل بالنسبة إلى وجه اللوح المرجعي. فالثقب عند الحافة، الذي يُفترض أن يلتقي بثقب في الوجه، يحتاج إلى موضع طولي وارتفاع وعمق صحيح. ولا يكفي تطابق الرسم من منظور علوي لإثبات أن الثقبين سيلتقيان على النحو الصحيح.

بالنسبة إلى الوصلات التي تتطلب ثقوبًا متقاطعة، ينبغي أن يحدد الفحص ما إذا كانت محاور الثقوب تلتقي كما هو مطلوب وما إذا كانت الوصلة تستقر بشكل صحيح. وقد يؤدي توسيع الثقب لاستيعاب إزاحة إلى إخفاء خطأ التموضع مع إضعاف الملاءمة المقصودة.

يحدد التثبيت ما إذا كانت دقة المحاور ستنتقل إلى قطعة العمل

يحدد محور السيرفو موضع آلية الماكينة. ولا يتبع اللوح هذا الموضع بدقة إلا إذا ظل تلامسه مع الملقطات والدعامات مستقرًا. فالغبار على سطح التثبيت أو الوسادات البالية أو قوة التثبيت غير الكافية قد تسمح بالحركة التي لا يرصدها مشفر المحور مباشرةً.

ولقوة التثبيت أيضًا حد عملي أعلى. فالضغط المفرط قد يترك علامات على السطح أو يضغط حافة قابلة للتلف أو يشوه لوحًا رقيقًا. ويعتمد الضبط المناسب على ترتيب التثبيت وبنية اللوح وقوى التشغيل الآلي. ولا ينبغي اعتماد ضبط وُضع للوح سميك وكثيف تلقائيًا لمكوّن أرق.

وتكتسب الدعامات أهمية خاصة أثناء الثقب عند الحواف. فقد يستقر اللوح المنحني على الملقط كما ينبغي، بينما يرتفع قرب نقطة الثقب. وقد يكون للثقب الناتج إحداثيات الماكينة المقصودة، لكنه يقع على ارتفاع خاطئ بالنسبة إلى سطح اللوح المحلي. لذا يجب أن تتحكم أجهزة الضغط للأسفل والأسطح الداعمة في المنطقة التي يحدث فيها القطع.

وتؤثر حالة الأداة في هذه العلاقة. فالمثقاب البالي يزيد قوة الدفع وقد يشجع على الحركة أو الانحراف. وفي الألواح الحبيبية المطلية، لا يثبت سطح الدخول النظيف أن الثقب يظل في موضعه الصحيح على امتداد عمقه. كما يؤثر بروز الأداة وحالة المغزل وإخلاء الرايش في الثقب النهائي.

لا تصف مواصفات السيرفو سوى جزء من الخطأ

تصف دقة إصدار الأوامر ودقة تحديد الموضع والتكرارية خصائص مختلفة. ولا تثبت الزيادات الدقيقة للأوامر أن مواضع الثقوب دقيقة بالقدر نفسه. وتصف التكرارية اتساق الحركات المتكررة في ظل ظروف محددة؛ أما دقة تحديد الموضع فتتعلق بمدى توافق الموضع مع الموضع المقصود. ولا يشمل أي من الرقمين وحده جميع آثار التثبيت وانحراف الأداة وتشوه اللوح وحمل الثقب.

وتهم طريقة القياس التي تستند إليها المواصفة المنشورة. فقياسات المحور المأخوذة دون قطع تصف حالة تختلف عن الثقوب المحفورة عبر لوح بحجم إنتاجي. كما أن النتائج المحصلة على مسافة حركة قصيرة قرب منتصف مجال الحركة لا تثبت الأداء عبر مجال العمل كاملًا.

توجّه هذه الأنماط عملية التشخيص، لكنها لا تحدد السبب بمفردها. ويساعد تكرار مسار التشغيل الآلي نفسه مع تغييرات مضبوطة في الدعم أو الأدوات أو التثبيت على التمييز بين الأخطاء التي تبدو متشابهة لولا ذلك.

يجب الحفاظ على اتجاه البرنامج عبر كل تحويل للوجه

تحتوي ملفات تشغيل الخزائن آليًا على أكثر من الإحداثيات. فهي تتضمن أيضًا افتراضات بشأن وجه المرجع واتجاه الجزء واتجاه الأداة وما إذا كان المكوّن أيمنًا أم أيسرًا. ويجب أن يحافظ التحويل من بيانات التصميم إلى تعليمات الماكينة على هذه الافتراضات.

وتُعد الأوجه المتقابلة مصدرًا شائعًا للأخطاء. فالثقب الموضح من خارج جانب الخزانة يتطلب تحويلًا للإحداثيات عند تشغيله آليًا من الوجه المقابل. وقد تنتج عملية انعكاس غير صحيحة نمطًا منتظمًا ومتكررًا على الجانب الخطأ من خط المرجع المقصود.

وقد تخفي قطع الاختبار المتماثلة بعض هذه الأخطاء. وتكون لوحة الاختبار أكثر كشفًا إذا احتوت على نمط غير متماثل مع خصائص مميزة قرب حواف مختلفة. وينبغي أن يحدد رسمها وجه المرجع والحافة الأمامية بوضوح. كما يكشف تشغيل مكوّنين متطابقين لليمين واليسار عن الانعكاس أو تعيين الوجه بشكل غير صحيح.

ويستحق تعيين الأدوات القدر نفسه من الاهتمام. فقد يستدعي البرنامج الإحداثيات الصحيحة، لكنه يختار مثقابًا بقطر أو طول أو اتجاه غير مناسب. وعندما تنتج مغازل متعددة ثقوبًا مترابطة، يجب أن تظل إزاحة كل منها مرتبطة بموضع الأداة الصحيح بعد الصيانة أو استبدال الأداة.

قِس العلاقات التي يتطلبها التجميع فعليًا

ينبغي أن تحاكي تجربة القبول الخصائص التي تحدد وصلة الخزانة. إذ يتطلب اتصال الوتد توافق مواضع الثقوب وملاءمة مناسبة. ويضيف اتصال القفل اللامركزي علاقات بين جيب القفل والثقب الواصل ومثبت التزاوج. أما صفوف دبابيس الرفوف فتتطلب تباعدًا منتظمًا ومرجعًا مشتركًا للحافة الأمامية على جانبي الخزانة المتقابلين.

تحتاج قياسات مواضع الثقوب إلى طريقة مرجعية محددة. فالقياس من حافة خشنة أو تحديد مركز الثقب انطلاقًا من فتحة متكسرة يضيف عدم يقين لا يتعلق بحركة الماكينة. وينبغي أن تحدد المقاييس أو الدبابيس أو طرق القياس الإحداثي المناسبة الخاصية الوظيفية وأن تستند إلى الأسطح نفسها المستخدمة في الرسم.

يفصل تسلسل عملي للتجربة بين عدة أسئلة:

1. حدّد الأبعاد الفعلية للوح وسمكه وتعامده قبل التشغيل الآلي. وإلا فقد يُلتبس خطأ القطع بخطأ الثقب.
2. كرّر نمطًا غير متماثل على عدة ألواح باتجاه تحميل واحد لتقييم الاتساق.
3. مدّد النمط عبر طول العمل، وأدرج خصائص تتطلب نقل المشبك عند الاقتضاء.
4. شغّل المكونات المتطابقة آليًا وركّب القطع المعدنية المحددة. وسجّل التعشيق القسري وعدم اكتمال الاستقرار وإزاحة اللوح إلى جانب القياسات البعدية.

أدرج مواد وسماكات ممثلة، لأن ظروف التثبيت والدعم تتغير حسب بنية اللوح. ولا يقدم نموذج قصير ومستوٍ دليلًا كافيًا على أداء مكوّن طويل أو منحني. وينبغي أيضًا تسجيل ظروف التجربة، بما فيها الأدوات وإعدادات التغذية والاستخراج وحالة إحماء الماكينة، لتظل المقارنات اللاحقة ذات معنى.

ينبغي أن تستند حدود القبول إلى تصميم الوصلة وطريقة الفحص المتفق عليها. فلا يوجد تفاوت موحد لموضع الثقوب يناسب كل وصلة خزانة. إذ تحدد الخلوصات وطول التعشيق وهندسة القطع المعدنية والتفاوت المركب للأجزاء المتطابقة الخطأ المسموح به. وقد يستوفي لوحان كلٌّ على حدة حدًا بعديًا معينًا، بينما تعمل أخطاؤهما في اتجاهين متعاكسين وتمنع التجميع.

الحفاظ على ثبات المحاذاة بعد الإعداد الأولي

تظل المعايرة مفيدة فقط ما دامت الظروف الميكانيكية وظروف تحديد المرجع متسقة. فقد تؤدي الرايشات عند المصدّات أو وسادات التثبيت التالفة أو تثبيت الأداة غير المحكم أو التغييرات في إزاحات وحدات الثقب إلى تغيير النتائج بعد تجربة ناجحة. ويوفر برنامج مرجعي محفوظ، يتضمن خصائص معروفة وقابلة للقياس، وسيلة مباشرة لاكتشاف مثل هذه التغييرات.

بعد اصطدام أداة أو ضبط مغزل أو إصلاح مشبك أو تغيير برمجي يؤثر في تحويل الإحداثيات، ينبغي أن يستهدف التحقق العلاقة التي تأثرت بذلك العمل. فاستبدال وحدة ثقب أفقية يتطلب التحقق من ارتفاع الثقب وعلاقته بثقوب الأوجه؛ أما تغيير منطق اتجاه الجزء فيتطلب مكونات غير متماثلة لليمين واليسار.

يساعد تسجيل الانحرافات المقاسة حسب موضع الخاصية على التمييز بين الانجراف التدريجي والتحولات المفاجئة. وتربط هذه البيانات مشكلة التجميع بعلاقة تموضع محددة، ما يسمح بتوجيه التصحيح إلى مصدرها.
